HGUC RGM-79 GM ジム製作記

記事内に商品プロモーションを含む場合があります

HGUC ジム2とジム改、ジムを使用して今っぽいGMを作りたいと思います。
とは言ってもこれはHGUCジム2が発売して間もない時期に製作したものなので6年くらい前のものになります。自分の中では今までで一番手を入れたモビルスーツになるのでちょっと長くなると思いますがよろしければお付き合いください。
全体的な流れはHGUC ジムIIをベースにして、各所ポイント的にGM改やノーマルジムを使っていく感じです。

GMについて

Model Number : RGM-79
Total Height : 18.0m
Total Weight : 41.2t
Generator Output : 1,250kW
Material : Titanium Alloy

改修内容

LEG UNIT

太ももで2.5mm延長。HGUC ジムIIは太もも付け根にロール機構があるため延長が少し面倒です(太ももの中にフレームが通っている感じ)。

少しわかりづらいのですが写真のように太もも付け根に近い位置でカットしプラ板を挟みます。前後分割なので太ももの前側と後ろ側ともに挟むんですが、前後パーツがきっちり合わないとかっこ悪いので、太ももの前パーツを仕上げてそのあとにパーツがしっかり会うのを確認しながら作業するのがいいと思います。

ただ、このままだと股関節フレーム(太もも付け根のグレーのパーツ)が入らないので太ももパーツの裏側を削ります。リューターがあると比較的楽なんですがなければ半丸ヤスリか棒ヤスリみたいなのがないとかなりつらいです。
あわせて股関節フレームの延長も必要になります。

こんな感じです。僕は太ももパーツは前後の噛み合わせがどうしてもうまくいかなかったので瞬間接着剤で接着してしまいました。パーツ構造的に接着しても特に問題ないです。
「太ももを2.5mm延長」といえば簡単にできそうですが、実は地味に時間のかかる作業だったりします。

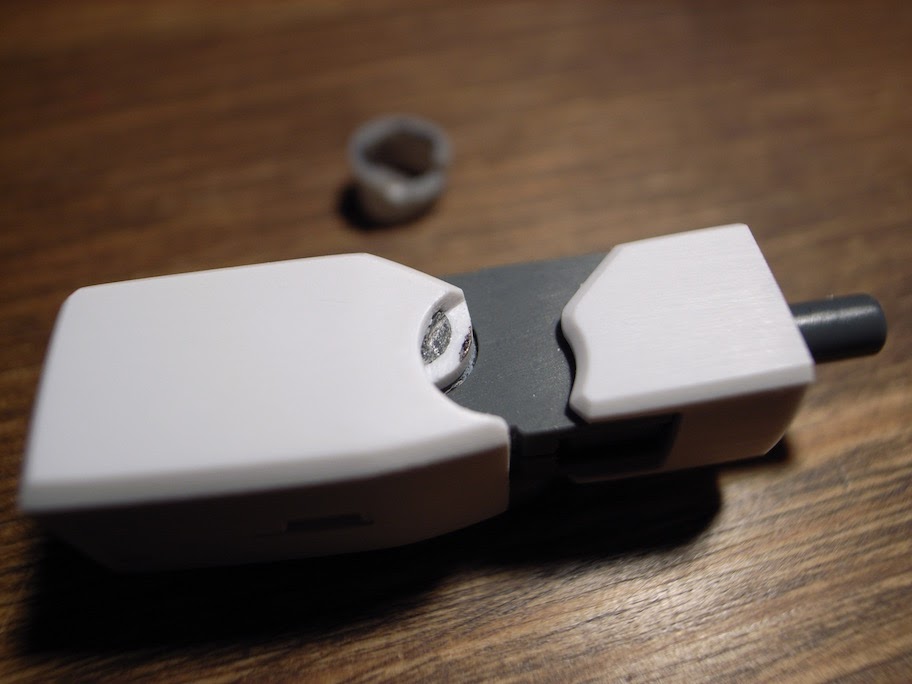

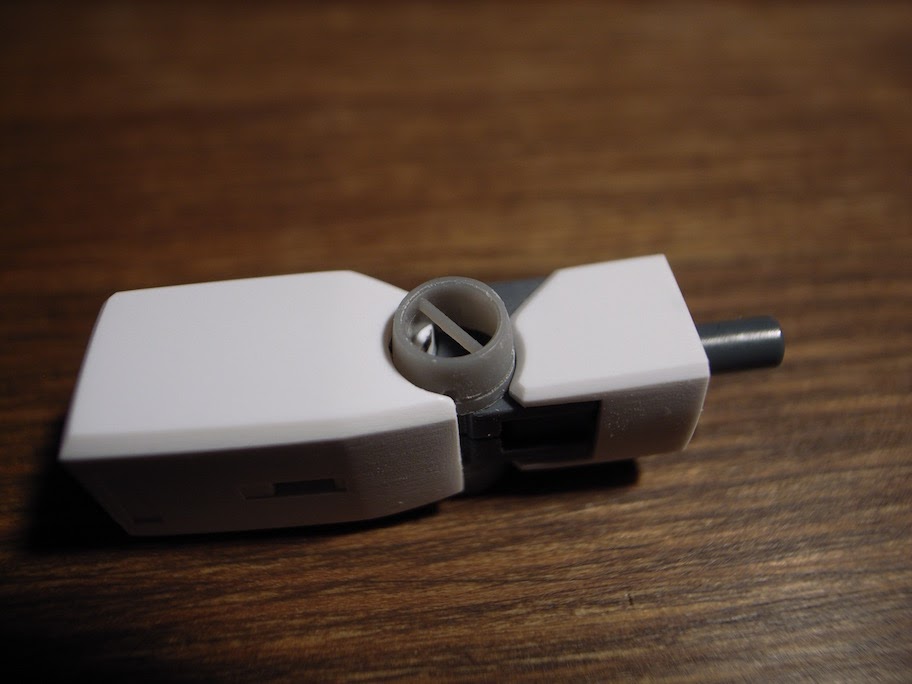

膝部分の形状がGMとは異なるので修正します。
ジムIIだと膝アーマー(?)部分が少し長い気がしたので3mmほどカットし、プラ板を貼り付けて形状変更しています。

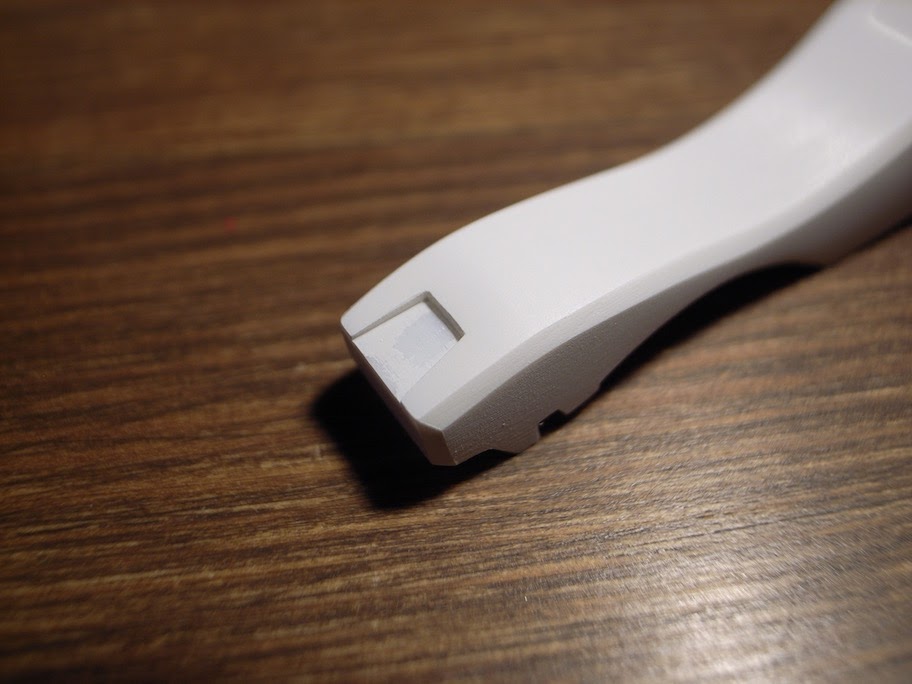

ふくらはぎ部分もジムIIのままだと形状が結構違うのでパテで埋めるなどし、丸みをもたせたいのでヤスリで形状修正もしています(写真はやすりがけ前の状態です)。

また、写真にはありませんが、膝やくるぶしにある丸い部分もカットしてHiQパーツさんのディテールアップパーツに置き換えて密度感を高めています(こちらは完成詳細で解説します)。

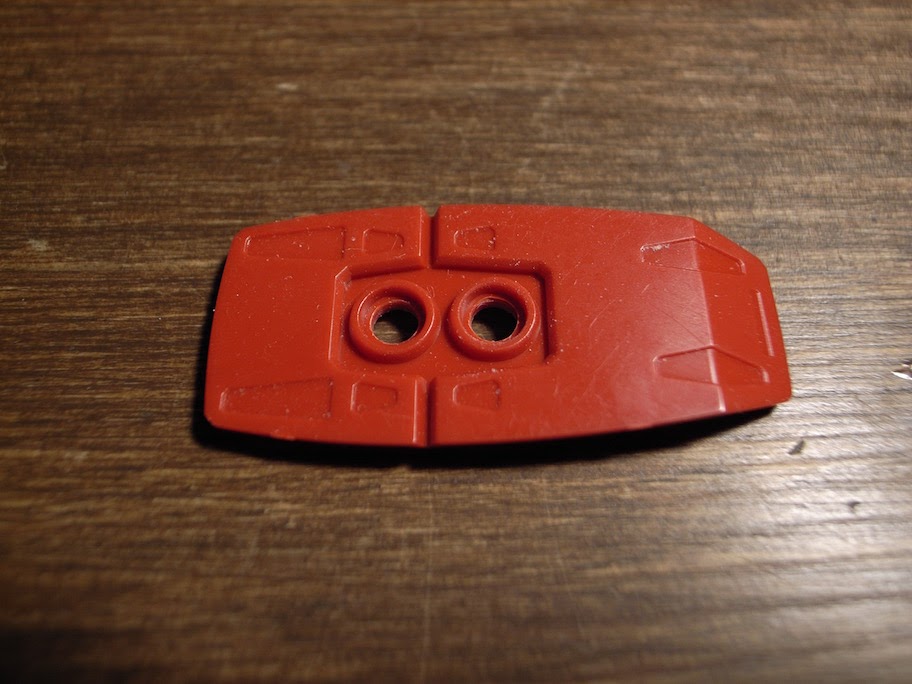

足裏はバーニアノズル部分をドリルで貫通させコトブキヤの丸ノズル(だったかな?)に置き換えます。

BODY UNIT



腰回りは一番手を入れた部分です。腰部分(白いパーツ)で2mmほど延長、そのままだと写真のように隙間ができてしまうのでパテでフレーム状のパーツを新造します。

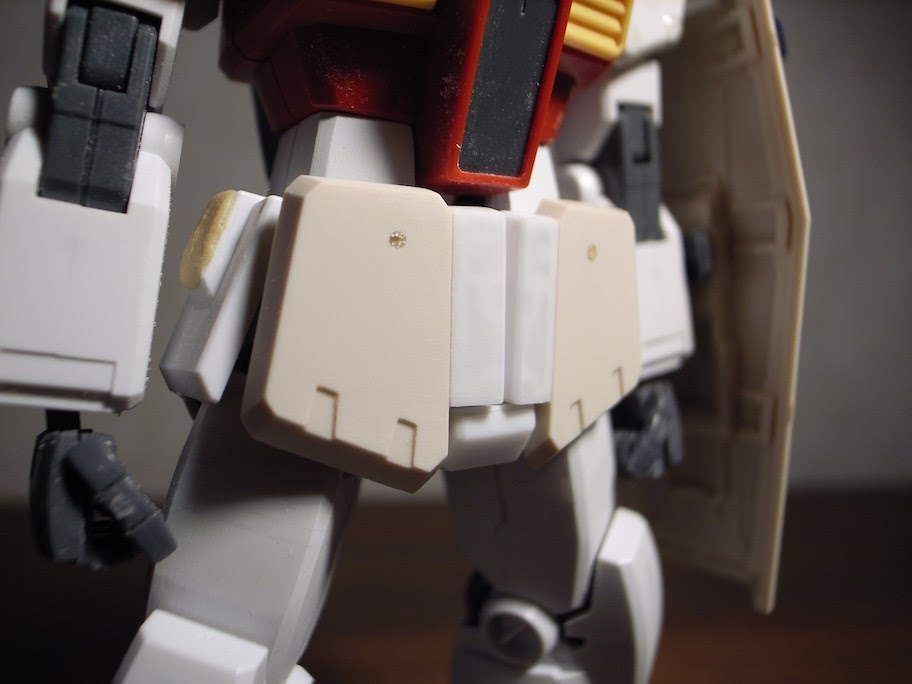

フロントアーマーはHGUC GM改のものを加工して使用しました。
ここは接続方法に結構悩んだ部分です。

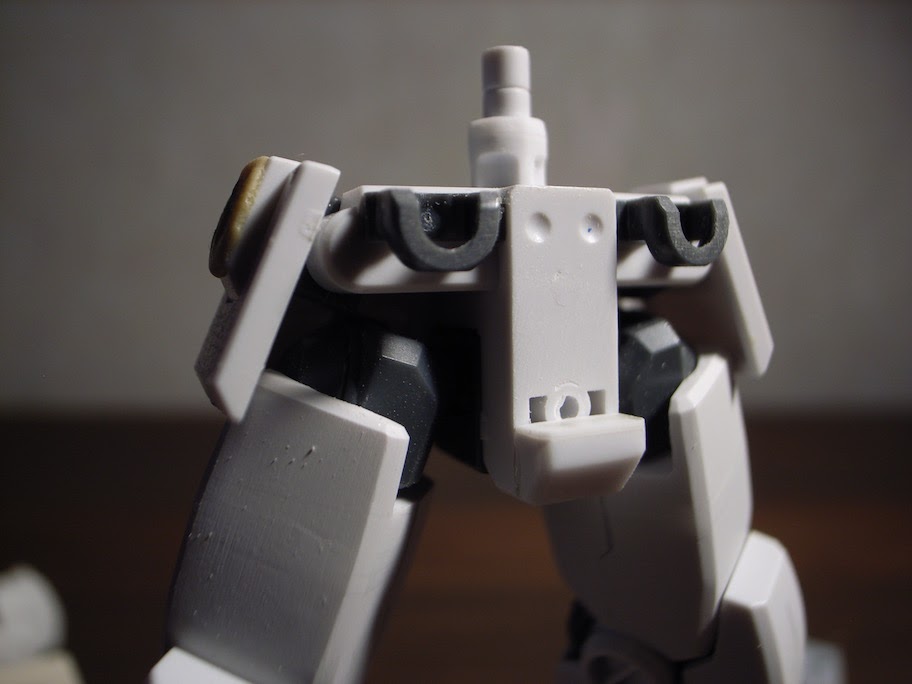

最終的にHGダブルオーガンダムの腰サイドアーマーのフレームを移植しています。
何度もパーツを合わて確認しながら位置を決めました。

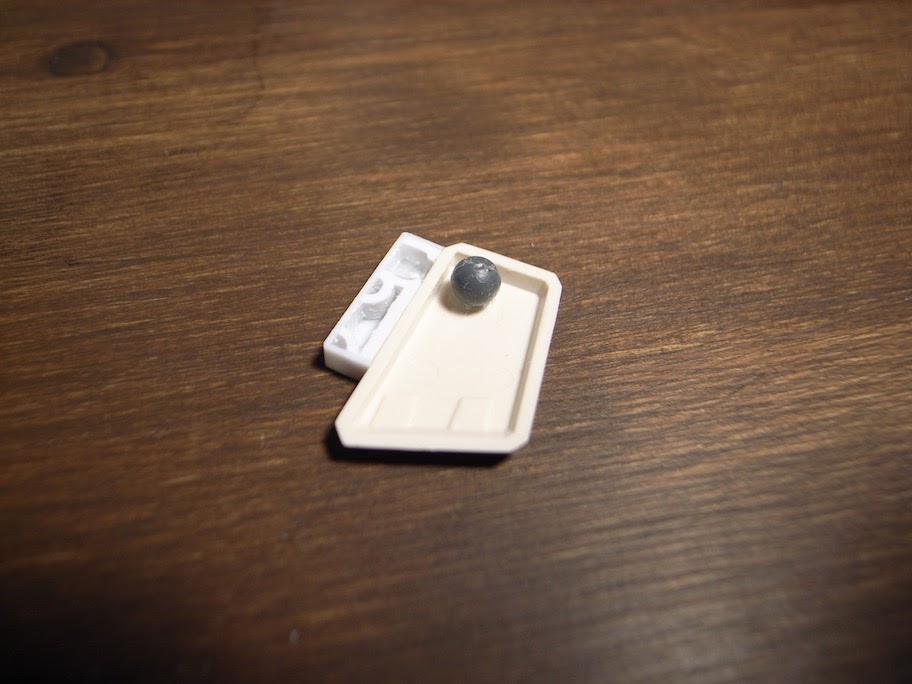

フロントアーマーの接続はこんな感じでHGダブルオーガンダムのポリキャップを使っています。これで可動の妨げにならないように動きます。

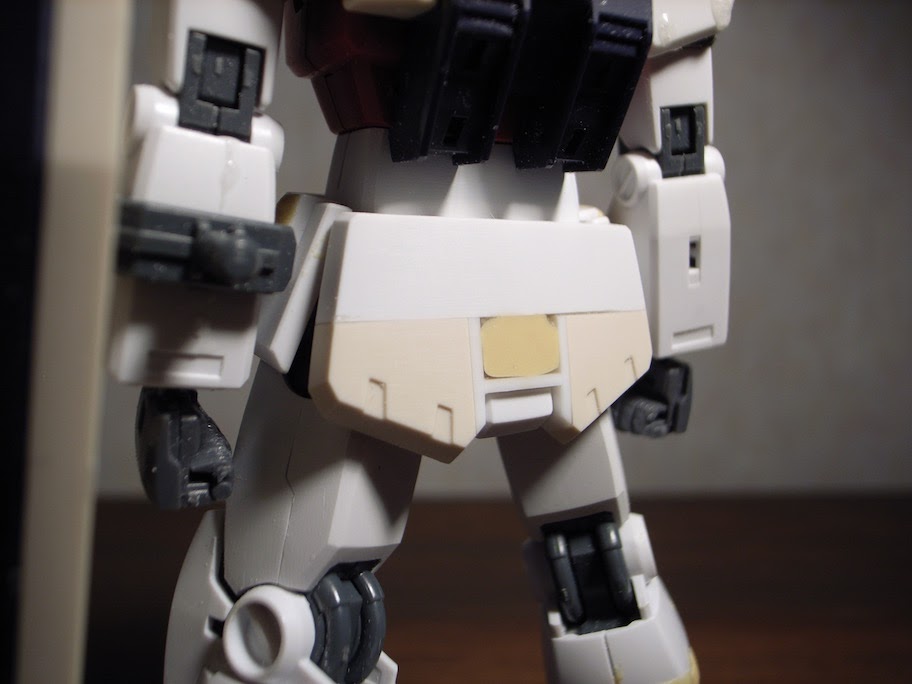

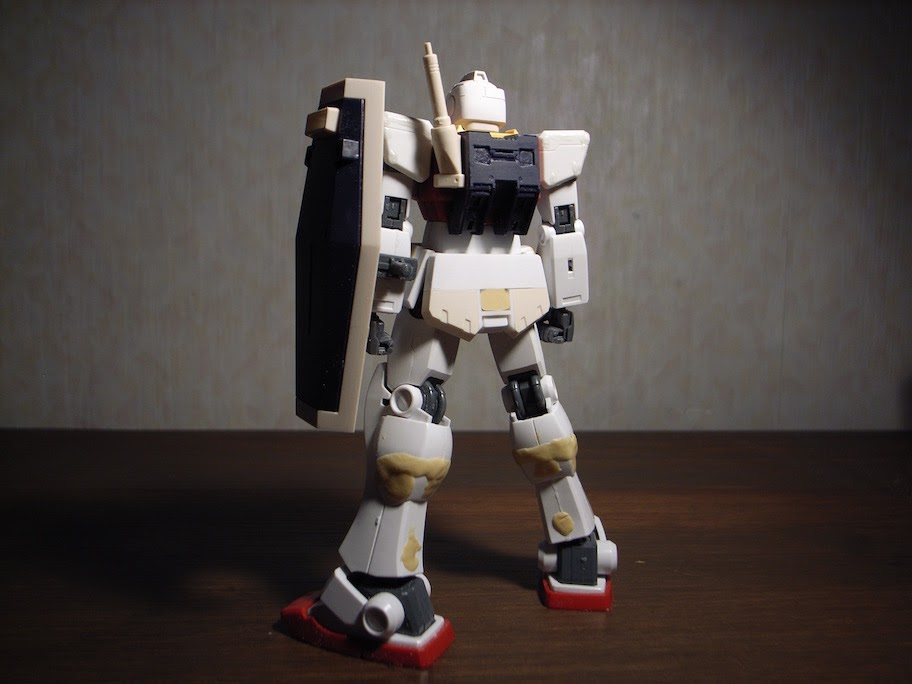

腰リアアーマーの形状もしっかりと修正しています。肌色っぽい部分はHGUC GM改造のものです。

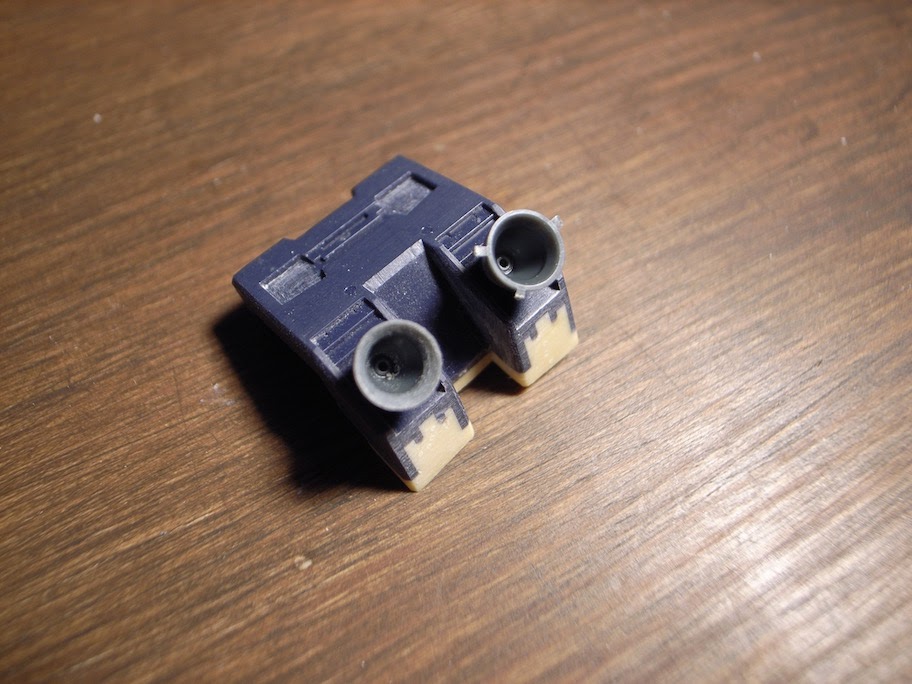

バックパックはHGUC GM改のものを移植しています。元々はバーニアが4つある形状のものを2つにダウングレードさせるような形状変更をしています。

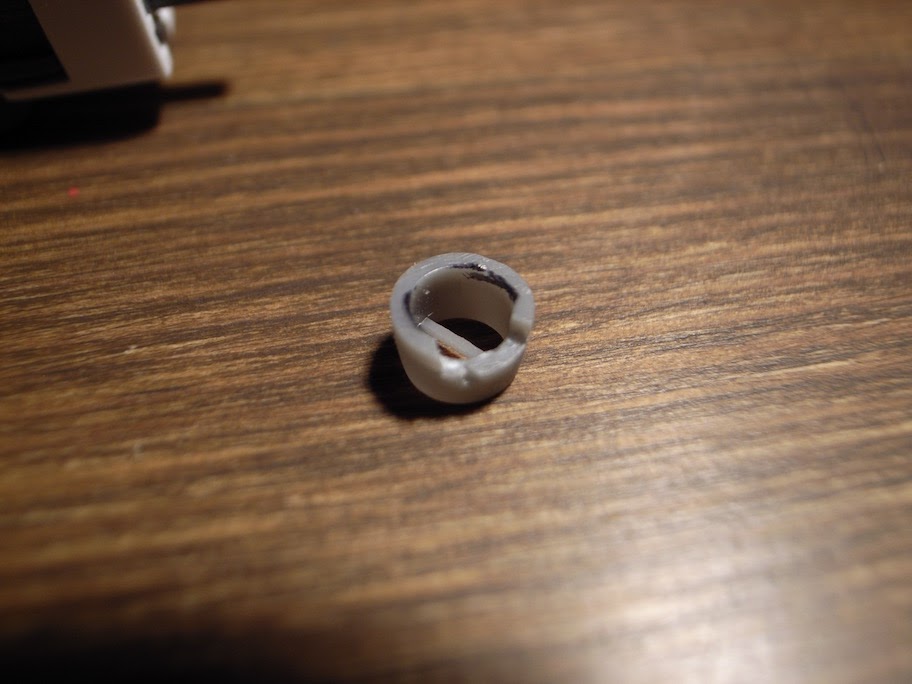

バーニアの縁もしっかりと薄く(写真左が加工済み、右が加工前)しています。
また、ゆるいディテールは削り落として完成時に加工したパーツを取り付けるようにしています。

ARM UNIT

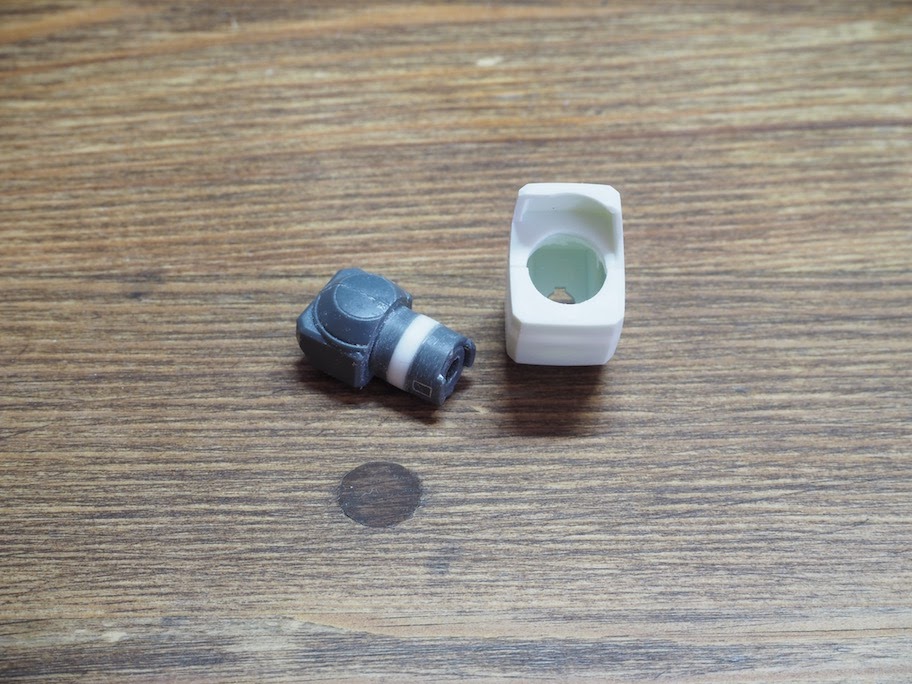

肩、肩フレームをHG 30thガンダムから移植。手首部分に四角いバーニアを加工して取り付け軸があまり見えないようにしています。

関節の丸い部分は削り取りHiQパーツのディテールアップパーツを加工して使用。

関節部分のポリキャップがあるのと接着できる部分がほとんどないため写真のようにカットしています。

HEAD UNIT

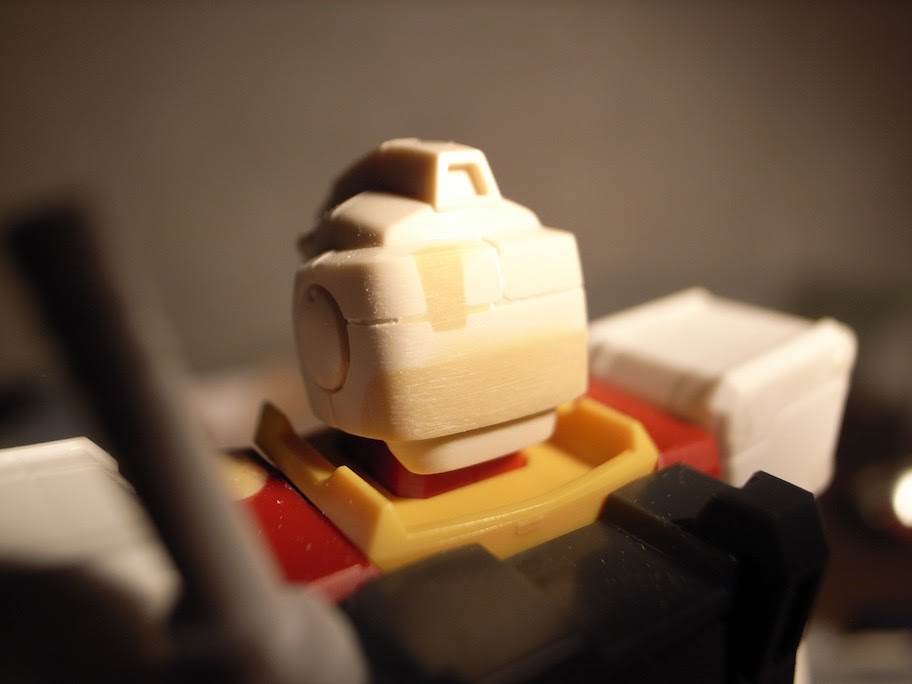

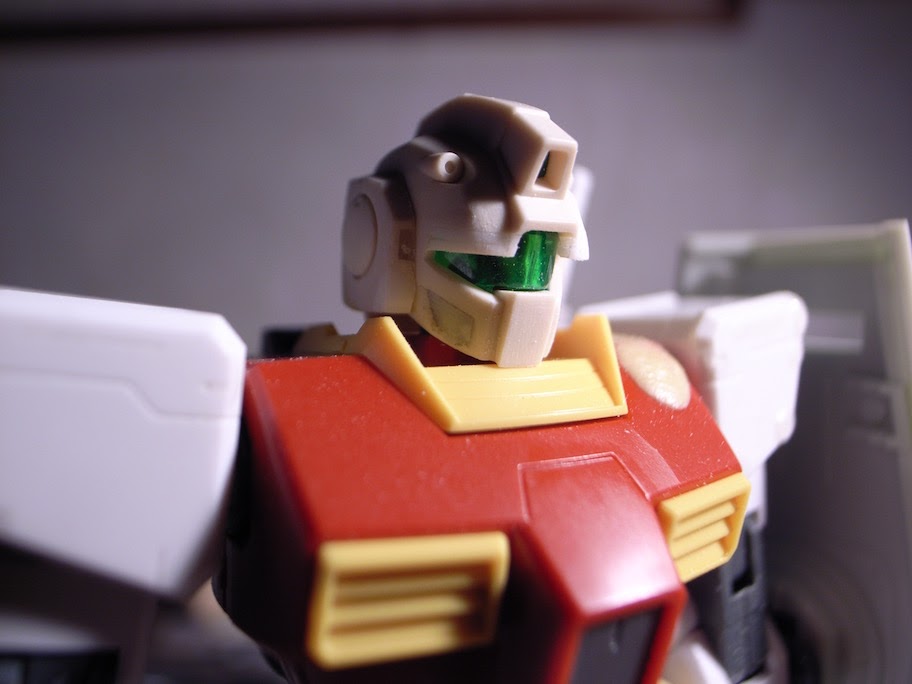

HGUC GM改をベースに形状を変更しています。ひさし部分を1mm延長して目つきを鋭くし、口部分の形状を変更、頬ダクトの削除、後頭部の形状も変更しています。
ひさしは1mmプラ板を貼ると形状修正しづらいので0.5mmずつ貼り付けています。

EQUIPMENT

シールドはHGUC GM改のものを使用しています。

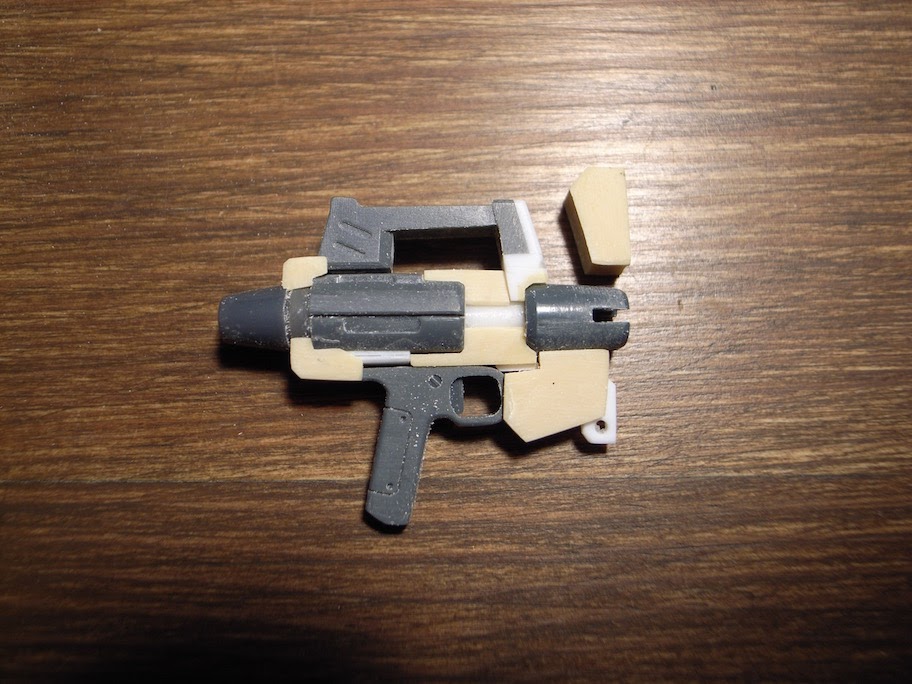

ビームスプレーガンはHGUC GMのものをベースにほぼ原型をとどめていないような改修を施しています。どなただったかは失念しましたが他のモデラーさんが作っているのがとてもかっこよかったのでそれを参考にさせてもらっています。

まとめ

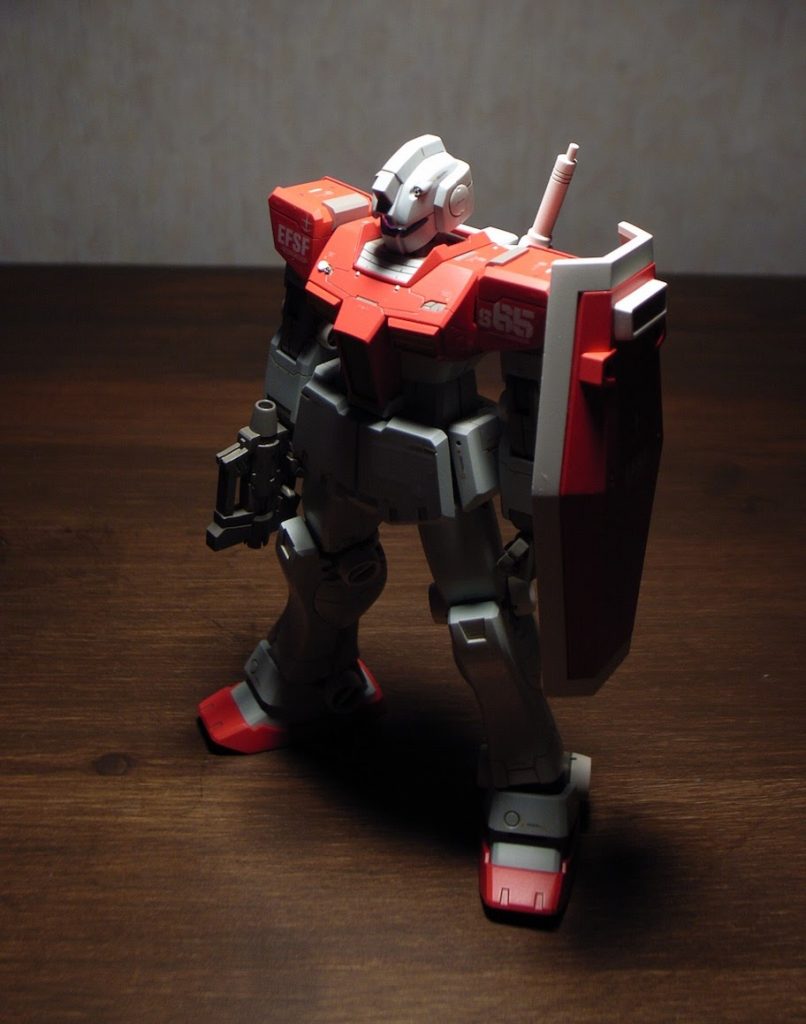

サフ直前状態の写真がないので最後はこんな画像を。
かなり前に作ったものなので記憶が曖昧な部分が多々あったのですが、残っていた画像を頼りにまとめてみました。
毎度難しい改修はできないので地味な作業を繰り返して仕上げてます。
このころのキットは加工もしやすくて好きです。
徹底的に改修したGMIIIも作っているのでそのうちそちらもアップしたいと思います(まだアップできるような状態までできてないのですが)。
